Mesin penggulungan teras pusingan pengubah



Mesin penggulungan teras automatik GWS700 (5 paksi)

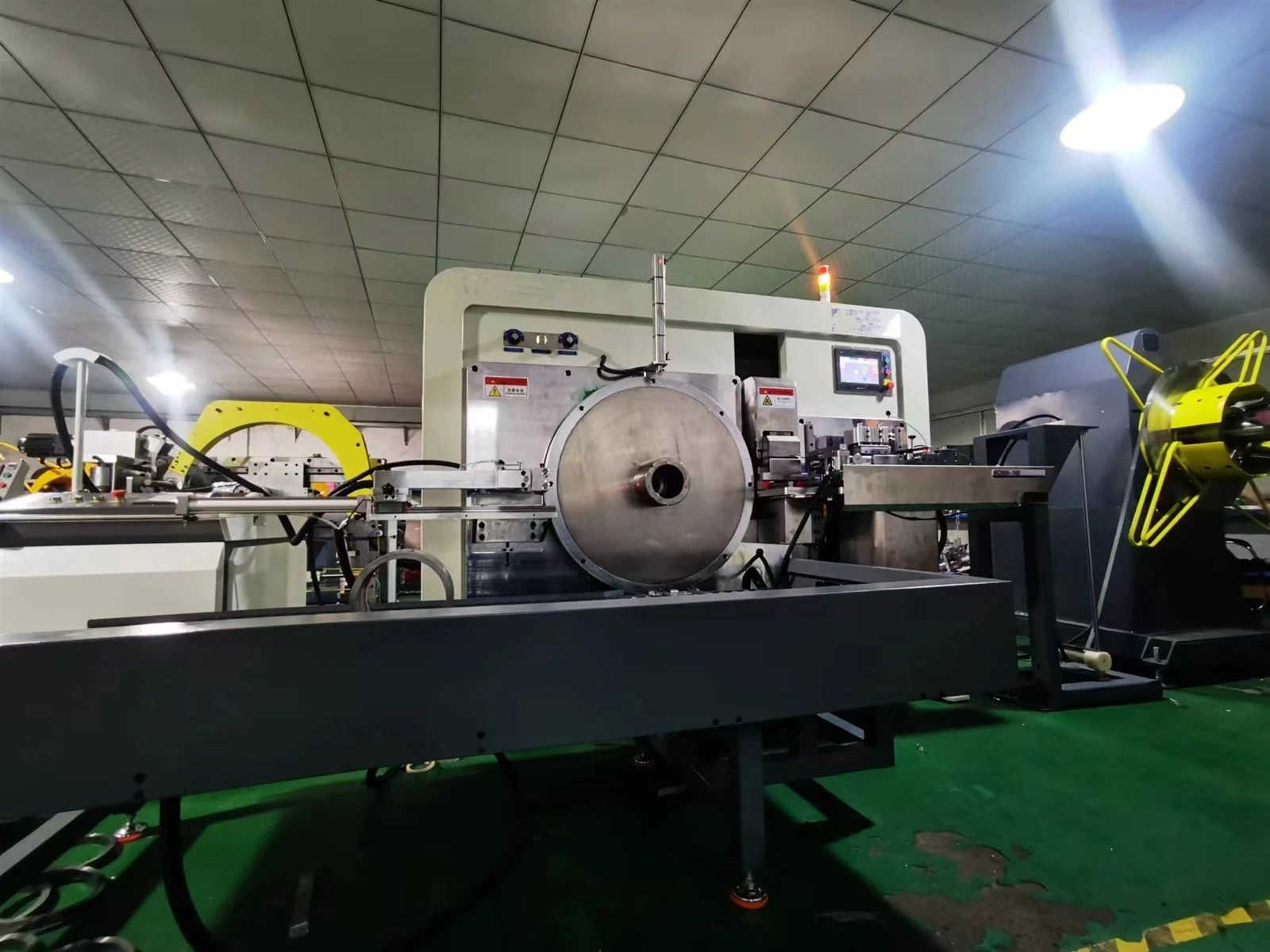

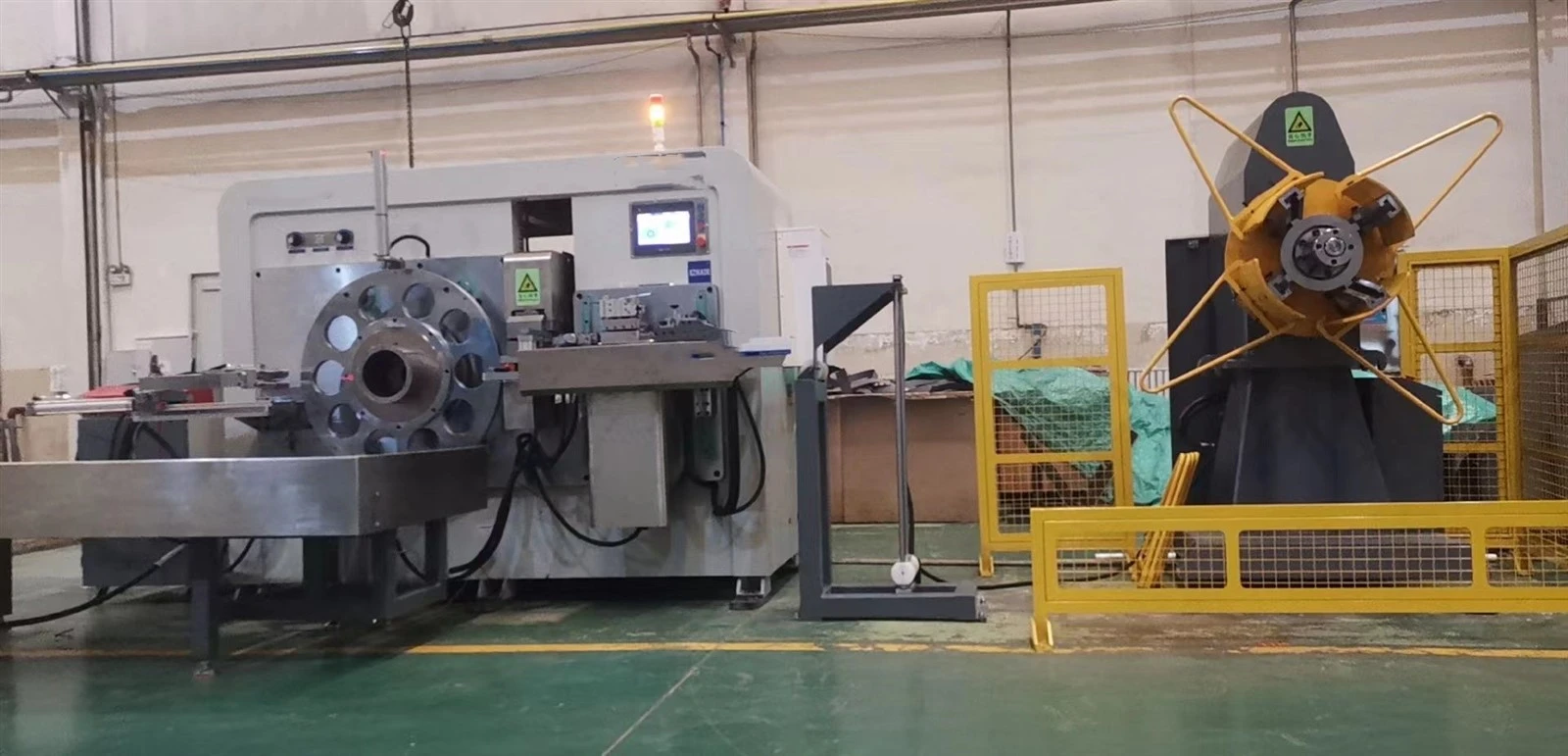

Mesin penggulungan teras pusingan pengubah dilengkapi dengan sistem PLC terkini dan skrin sentuh HMI untuk mengawal penguraian, mesin penggulungan, dan pengimpal laser. Decompiler memakan bahan -bahan ke mesin penggulungan, bahan melalui unit meratakan, unit ketegangan, unit guider, dan unit deburring, maka tangan mesin akan mengapit dan memberi makanan dari acuan memotong ke mandrel, maka motor servo memacu mandrel Untuk bahan angin ke dalam teras toroidal, sistem laser mengimpal lapisan akhir dengan tempat kimpalan yang sempurna, akhirnya, lengan mekanikal mengambil teras secara automatik.





(1) Spesifikasi teknikal

Nama Peralatan: Mesin penggulungan teras automatik komputer (5 paksi)

Model Peralatan: GWS700

Saiz peralatan: 175cm*85cm*160cm

Peralatan berat: 950kg

Spesifikasi Bekalan Kuasa: 380VAC 50/60Hz

Penggunaan Kuasa: 1000W

Tekanan udara: 8kg

Pengenalan antara muka: Cina yang dipermudahkan

Fungsi Pengeluaran: Dataran Pekeliling

Kecekapan Pengeluaran Pekeliling: ketebalan menyusun 5mm kira -kira 300 keping sejam

Kecekapan pengeluaran persegi: ketebalan menyusun 5mm kira -kira 200 keping sejam

Bilangan paksi servo: 5 paksi

Diameter dalaman minimum: 10mm

Diameter dalaman maksimum: 70mm

Diameter luar maksimum: 100mm

Lebar lembaran keluli: 5-30 mm

Ketebalan lembaran keluli: 0. 15-0. 35mm

Ketepatan di kedua -dua belah teras:<0.1mm

Diameter luar rak yang berehat: 750mm

(2)Pengenalan Mesin

Pengeluaran automatik komputer memberikan ketepatan yang tinggi dan kecekapan yang tinggi, mengurangkan kos pemprosesan pasca dan keperluan buruh.

Pemantauan gelung tertutup sepenuhnya mengenai keseluruhan pemakanan, pengapit, buckling, mengangkat, penggulungan, pemotongan, kimpalan dan setiap proses, yang disiapkan serentak semasa proses pengeluaran rolling.

Antara muka mesin manusia mempunyai gambar yang jelas dan mudah difahami, dan sistem kawalan mempunyai pelbagai fungsi pengiraan automatik. Input parameter asas untuk memulakan pengeluaran.

4) Seluruh mesin menggunakan aksesori yang diimport di dunia, termasuk sistem servo dan komputer Taiwan Delta, komponen pneumatik SMC, pengurangan servo Taiwan, dan aksesori elektrik Eropah dan Jepun yang lain.



(3)Pengenalan kepada mesin

1) Gunakan motor servo delta lima paksi

A) Paksi Pertama: Motor servo bergerak yang bergerak, yang bergerak ke belakang selepas lembaran dipotong, membolehkan robot pengapit untuk memberi makan bahan ke gelendong.

B) Paksi kedua: motor servo pemotongan bahan, disambungkan ke pengedar servo yang diimport dan menumbuk struktur, boleh menghasilkan tekanan di bawah 2 tan, dan boleh memotong lembaran keluli silikon 0 35mm atau kurang.

C) Paksi Ketiga: Motor servo spindle, disambungkan ke pengurangan servo yang diimport, memacu gelendong untuk menggulung bahan, dengan tork yang kuat dan ketepatan kedudukan putaran yang tinggi.

D) Paksi Keempat: Motor servo yang dipulihkan bahan, bertanggungjawab untuk meratakan dan menolak teras besi semasa proses pengeluaran.

E) Paksi kelima: Motor servo pengapit dan makan, yang mengepung lembaran ke pin cangkuk mati roll dan menggulungnya dengan tegas.

2) Mesin ini menggunakan sistem kawalan PLC berprestasi tinggi Panasonic, dengan denyutan output yang tepat, kelajuan operasi yang lebih cepat dan lebih stabil, dan pelbagai operasi yang ditulis dalam program, yang dapat mengurangkan masa debugging pengendali. Semua tindakan keseluruhan mesin dilengkapi dengan program perlindungan diri untuk mengelakkan kerosakan yang tidak perlu. Kawalan gelung tertutup sepenuhnya memantau keseluruhan proses pengeluaran, termasuk pengapit, buckling, mengangkat, penggulungan, pemotongan, kimpalan, demould, dan lain-lain. Antara muka mesin manusia menggunakan skrin warna 10- dari Taiwan Vinylon, dan antara muka jelas, mudah dan mudah difahami.

3) Skru bola ketepatan adalah dari jenama Taiwan yang terkenal, memberikan ketepatan dan ketahanan yang sangat baik.

4) Komponen pneumatik menggunakan siri SMC, termasuk pelbagai silinder, injap solenoid, sensor magnetik, pengawal selia tekanan ketepatan, penapis, paip udara dan semua sendi, dll.

5) Platform mengangkat elektrik, untuk memadankan acuan penggodam diameter yang berbeza, meja kerja boleh diselaraskan pada kehendak mengikut diameter acuan, yang mudah dan cepat digunakan.

6) Penukar haba, untuk mengurangkan suhu kabinet kawalan, penukar haba yang berdedikasi ditambah untuk menyejukkan, yang membantu melambatkan penuaan komponen elektrik dan menyimpan mesin dalam keadaan operasi terbaik.

7) Acuan karbida, bilah acuan pemotongan dan menumbuk diperbuat daripada karbida, dan masa ricih yang berkesan dapat mencapai 300W kali.

8) Mesin dilengkapi dengan peranti pemunggahan automatik untuk memudahkan pengendali untuk mengawal dan memasang bahan.

(4) Senarai aksesori utama

Tidak.	Nama Bahagian	Qty	Jenama
1	Sistem Kawalan PLC Berkelajuan Tinggi Berkelajuan Tinggi Panasonic	1	Jepun
2	Delta 400W Servo Motor/Penggerak (untuk Robot)	1	Taiwan
3	Delta 400W Servo Motor/Penggerak (untuk Pisau Bergerak)	1	Taiwan
4	Delta 750W Servo Motor/Penggerak (penggulungan gelendong)	1	Taiwan
5	Delta 750W Servo Motor/Penggerak (untuk penyingkiran bahan)	1	Taiwan
6	Delta 750W Servo Motor/Penggerak (untuk memotong)	1	Taiwan
7	Taiwan Shixie Ketepatan Servo Pengurang	2	Taiwan
8	Taiwan Weilun 10- skrin sentuh inci	1	Taiwan
9	Hiwin Slider (20mm) kedudukan paip dan manipulator	1 biji	Taiwan
10	Hiwin Rail (20mm) kedudukan paip dan robot	0.5m	Taiwan
11	Slider hiwin (15mm) canggih	4 keping	Taiwan
12	Hiwin Rail (15mm) Canggih	0.3m	Taiwan
13	Hiwin Screw (40mm) kerana pelucutan	0.4m	Taiwan
14	Hiwin Nut (40mm) untuk paip	1 biji	Taiwan
15	Hiwin Skru (20mm) Robot	0.5m	Taiwan
16	Hiwin Nut (20mm) Robot	1 biji	Taiwan
17	Galas skru ketepatan Jepun NSK	3 pasang	Jepun
18	Pemotongan karbida mati 1 set	1 biji	China
19	Sensor logam autonik Korea, sensor fotoelektrik	16	Korea Selatan
20	Komponen Elektrik Kotak Kawalan Elektrik (Fuji, IDEC, ABB, Siemens, Panasonic)		Jepun/Eropah
21	Butang Siemens Jerman, berhenti kecemasan, lampu amaran, dll.		China
