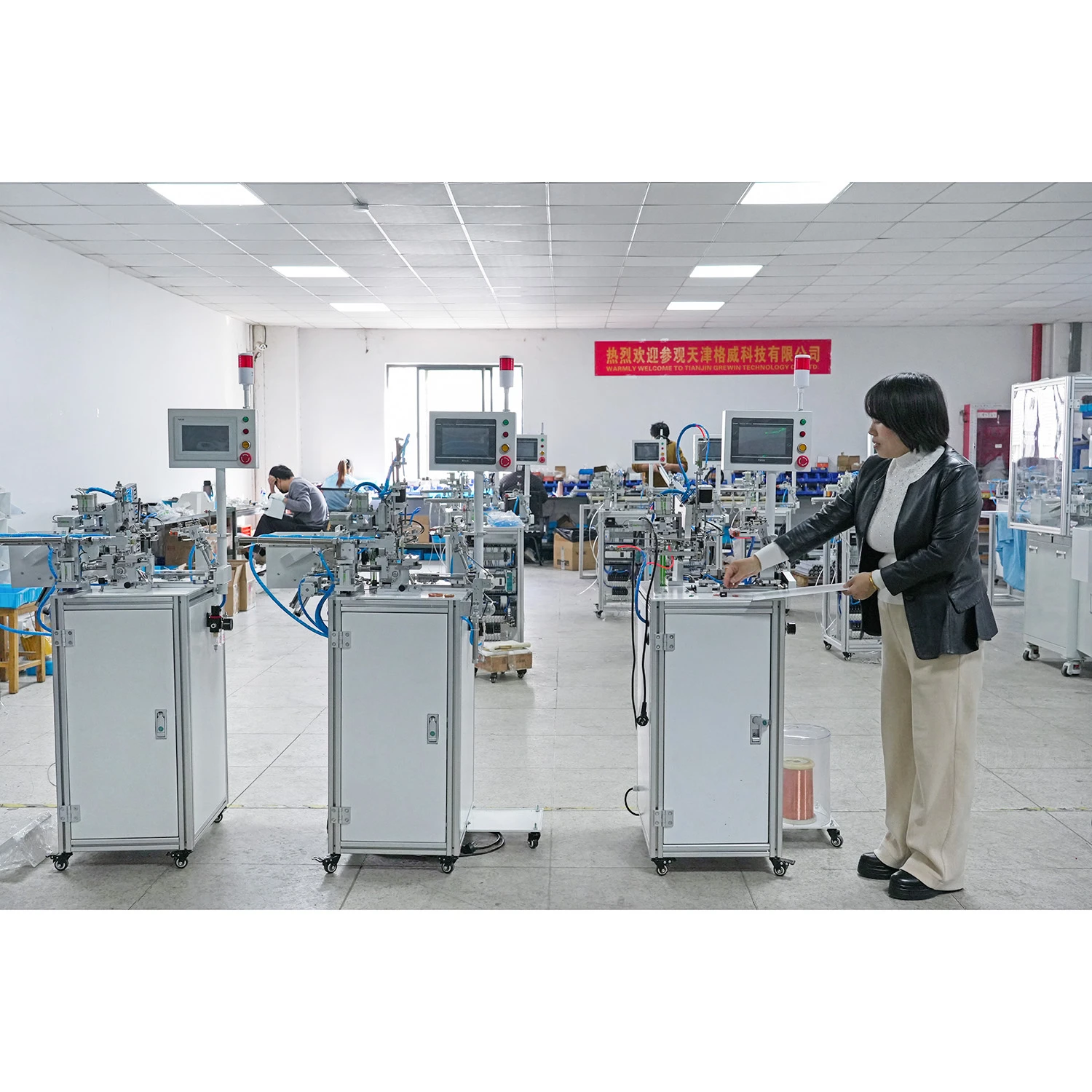

-Ketepatan kiraan ialah salah satu penunjuk prestasi paling asaspenuh-mesin penggulungan automatik, sama ada ia digunakan untuk pengeluaran transformer, pembuatan induktor, fabrikasi gegelung suara-atau mikro-aplikasi elektronik seperti gegelung RFID atau gegelung sensor kecil. Apabila pembuatan global bergerak ke arah automasi yang lebih tinggi, keperluan toleransi yang lebih ketat dan kebolehkesanan kualiti berterusan, permintaan untuk ketepatan kiraan pusingan yang luar biasa-tidak pernah menjadi lebih besar.

Dalam persekitaran pengeluaran moden, selekoh yang hilang, selekoh tambahan atau kiraan selekoh yang tidak tepat secara halus boleh membawa kepada akibat yang teruk-hanyut prestasi elektrik, ketidakpadanan induktans, bunyi berdengung dalam gegelung, ketidakseimbangan magnet, jangka hayat produk yang berkurangan dan juga kegagalan bencana dalam elektronik kuasa. Oleh itu, memastikan setiap pusingan diletakkan, dikira dan dikawal dengan tepat adalah penting untuk kebolehpercayaan dan daya saing komponen-gegelung.

Artikel ini memberikan penjelasan-mendalam, peringkat industri-cara pengeluar memastikan-ketepatan kiraan dalammesin penggulungan automatik, termasukMesin penggulungan CNC, penggulung gegelung servo, mesin penggulungan toroidal, -mesin penggulungan gelendong berketepatan tinggi, berbilang-penggulung kelajuan tinggi-penggulung, dan banyak lagi. Kandungannya meliputi kejuruteraan mekanikal, kawalan automasi, sistem maklum balas elektrik, algoritma perisian, reka bentuk perkakas dan{1}}strategi pengurusan kualiti yang secara kolektif menjamin prestasi kiraan pusingan-yang stabil dan tepat.

1. Pengekod-Maklum Balas Putaran Berasaskan: Teras Ketepatan Giliran

1.1 Pengekod-Beresolusi Tinggi pada Spindle

gelendong anpenggulung gegelung automatikdilengkapi dengan pengekod berputar -tinggi. Komponen ini menyediakan maklum balas masa sebenar-pada sudut dan kelajuan putaran. Lebih tinggi nadi-setiap-revolusi (PPR) pengekod, lebih tepat mesin boleh menentukan setiap putaran pecahan.

Contohnya:

Penggulung rendah-boleh digunakanPengekod optik 1,000-PPR

Penggunaan mesin-pertengahanPengekod magnet atau optik 5,000–10,000-PPR

Ketepatan-tinggiMesin penggulungan CNCgunaPengekod 20,000–50,000-PPR

Output pengekod diproses oleh pemandu motor dan pengawal mesin, memastikan setiap putaran yang diarahkan dilaksanakan dengan tepat.

1.2 Sistem Pengekod-Dwi untuk Ketepatan Premium

Peranti penggulungan lanjutan, sepertiservo-mesin penggulungan toroidaldanmikro-sistem penggulungan automatik gegelung, boleh gunadwi-konfigurasi pengekod:

Satu pengekod pada gelendong (penjejakan putaran)

Satu pengekod pada sistem lintasan wayar (maklum balas panduan-wayar)

Ini memastikan penyegerakan antara putaran dan peletakan wayar, yang seterusnya menstabilkan-ketepatan kiraan pusingan.

2. Kawalan Motor Servo dan Algoritma Gelung-Tertutup

2.1 Motor Servo lwn Motor Stepper

Mesin lama sering menggunakan motor stepper, yang terbuka-gelung dan terdedah kepada kehilangan langkah di bawah beban. modenpenggulung gegelung servogunakan motor servo untuk kestabilan tork yang sangat baik, ketepatan kelajuan dan-pembetulan gelung tertutup.

Sistem servo menawarkan:

Pembetulan ralat masa nyata-

Kestabilan kelajuan pada RPM tinggi dan rendah

Keluaran tork berterusan

Prestasi pecutan/penyahpecutan tinggi

Pampasan segera untuk variasi ketegangan

Ini menjadikan motor servo penting untuk tetapan di mana ketepatan pusingan mesti kekal dalam ±0.1 pusingan.

2.2 Kawalan PID untuk Pergerakan Lancar dan Tepat

Pengawal di dalam akomputer-mesin penggulungan dikawalmenggunakan algoritma PID (Proportional-Integral-Derivative) untuk mengekalkan putaran lancar, walaupun dalam keadaan ketegangan dan geseran yang berbeza-beza.

Sistem PID yang ditala halus:

Mengurangkan overshoot dan undershoot secara bergilir

Memastikan pengendapan tepat semasa peralihan lapisan

Mengekalkan kelajuan putaran yang konsisten dari mula hingga berhenti

Kestabilan ini dipautkan secara langsung kepada pengiraan pusingan-yang tepat.

3. Sistem Kawalan Ketegangan Wayar Termaju

Ketegangan wayar mempunyai pengaruh tidak langsung namun kuat pada ketepatan giliran. Dalam senario yang ideal, setiap putaran menghasilkan satu pusingan wayar tepat pada gelendong. Tetapi jika ketegangan wayar berubah-ubah, tergelincir mungkin berlaku pada mandrel atau gelendong.

3.1 Jenis Sistem Ketegangan dalam Mesin Penggulungan

Jenis peralatan penggulungan yang berbeza menggunakan mekanisme kawalan-ketegangan yang berbeza:

3.2 Kawalan Ketegangan Gelung-Elektronik Tertutup

Penegang elektronik menggunakan sel beban untuk mengukur-tegangan wayar masa sebenar. Maklum balas ini dihantar kepadamesin penggulungan gegelung automatikpengawal, yang melaraskan mekanisme ketegangan dengan segera.

Faedah termasuk:

Sifar hanyut sepanjang kitaran pengeluaran yang panjang

Mengimbangi perubahan diameter kili

Mengelakkan gelinciran akibat ketegangan yang turun secara tiba-tiba

Memastikan pembungkusan gegelung seragam dan ketepatan putaran

3.3 Sistem Lengan Penari

Lengan penari biasanya digunakan dalam-mesin penggulungan automatik berkelajuan tinggi. Ia bertindak sebagai-penampan ketegangan masa sebenar, menyerap turun naik mendadak semasa kitaran mula/berhenti dan memastikan penghantaran wayar yang stabil. Lengan penari membantu menghalang-kegelinciran mikro yang sebaliknya akan menyebabkan ketidaktepatan belokan.

4. Teknologi Anti-Reka bentuk dan Lekapan Anti-Slip Mekanikal

Ketidaktepatan pusingan boleh berlaku jika gelendong atau teras tergelincir berbanding gelendong. Penggulung moden menggunakan lekapan mekanikal yang dioptimumkan untuk memastikan putaran yang stabil.

4.1 Reka Bentuk Mandrel untuk Mesin Penggulungan Bobbin

Dalampenggulung gelendong ketepatan, mandrel direka untuk:

Muatkan teras gelendong dengan kelegaan minimum

Gunakan salutan anti-gelincir

Sapukan pengapit pneumatik untuk cengkaman yang konsisten

Menyokong penjajaran sepaksi untuk meminimumkan getaran

4.2 Sistem Collet dan Chuck

Mesin sepertiberbilang-mesin penggulungan automatiksering menggunakan collet ketepatan. Kollet{1}}berkualiti tinggi menyediakan:

Pengapit jejari yang kuat

Sifar tindak balas

Ubah bentuk minimum di bawah beban

Daya cengkaman yang konsisten dalam jangka masa panjang

Ciri-ciri ini memastikan bahawa setiap putaran gelendong diterjemahkan terus ke dalam pergerakan giliran.

4.3 Pengapit Teras Toroidal

Untuk penggulungan teras toroid, pengapit yang tidak betul boleh menyebabkan-putaran mikro, menjejaskan kiraan giliran. Premiummesin penggulungan toroidal automatikmelaksanakan:

Penstabilan kepala mengorbit

Pengapit pad-lembut untuk teras ferit

Kunci anti-putaran

Servo-mekanisme putaran deringan disegerakkan

Reka bentuk sedemikian menghapuskan sebarang kemungkinan gelinciran putaran.

5. Pusingan Pintar-Perisian Pemantauan dan Sistem Kawalan Digital

Mesin penggulungan moden pada asasnya ialah sistem mekatronik yang menggabungkan kejuruteraan mekanikal, elektronik dan algoritma perisian lanjutan. Lapisan perisian memainkan peranan penting dalam memastikan ketepatan giliran.

5.1 Pembilang Masa Sebenar-

Setiappenggulung gegelung automatiktermasuk pembilang giliran digital yang menjejaki putaran berdasarkan denyutan pengekod. Kaunter lanjutan termasuk:

Perlindungan lebih laju

Putar-pengesanan terlepas

Pembetulan ralat masa nyata-

Penyegerakan berbilang-paksi

5.2 Penggera Perisian dan Saling Kunci

Ketepatan pusingan dilindungi oleh pelbagai lapisan keselamatan:

Penggera untuk perubahan ketegangan secara tiba-tiba

Penggera untuk gerai gelendong

Penggera untuk ketidakpadanan pengekod

Penggera untuk lonjakan kelajuan yang tidak normal

Saling kunci program semasa pengesanan pecah wayar

Sistem ini memastikan bahawa tiada gegelung yang rosak berterusan tanpa disedari melalui barisan pengeluaran.

5.3 Pengelogan Data dan Kebolehkesanan Kualiti

Di kilang moden, Kawal selia dan piawaian pelanggan sering memerlukan kebolehkesanan penuh.Mesin penggulungan industrirekod:

Kiraan giliran

Data ketegangan

Profil kelajuan

Log operator

Nombor lot

Kejadian ralat

Rekod digital ini membantu mengekalkan kebolehpercayaan proses dan menyokong peningkatan berterusan.

6. Penentukuran dan Penyelenggaraan Pencegahan

Mesin penggulungan ketepatan mesti menjalani penentukuran biasa untuk memastikan-ketepatan pusingan jangka panjang.

6.1 Penentukuran Pengekod

Penentukuran pengekod menghalang-hanyut jangka panjang. Prosedur melibatkan:

Penentukuran semula sifar-mata

Pengesahan lebar{{0}nadi

Ujian kehilangan-nadi

Pengekod-kepada-semakan penjajaran motor

6.2 Penalaan Sistem Servo

Dari masa ke masa, komponen mekanikal dan parameter pemacu beralih. Penalaan servo memastikan:

Kawalan halaju yang tepat

Jerk/pecutan stabil

Ketepatan putaran-jangka panjang

Ini amat kritikal untuk-mesin penggulungan CNC berkelajuan tinggi.

6.3 Pemeriksaan Komponen Mekanikal

Pemeriksaan rutin memastikan mesin penggulungan kekal stabil secara mekanikal:

Pemeriksaan kehausan mandrel

Pemeriksaan ubah bentuk collet

Pelarasan ketegangan tali pinggang

Pelinciran galas

Penentukuran penegang

Langkah-langkah ini menghalang isu mekanikal daripada menjejaskan ketepatan pusingan.

7. Faktor Kawalan Persekitaran dan Proses

Walaupun mesin ditentukur dengan sempurna, keadaan persekitaran masih boleh menyebabkan kebolehubahan.

7.1 Kawalan Suhu

Wayar mengembang di bawah haba dan mengecut apabila sejuk. Dalam persekitaran berketepatan tinggi-sepertimikro-mesin penggulungan gegelung, bilik pengeluaran dikawal-suhu (biasanya 22 ± 2 darjah ).

7.2 Kawalan Kelembapan

Kelembapan menjejaskan salutan penebat dan boleh mengubah geseran wayar. Julat kelembapan yang betul menghalang-kegelinciran mikro antara lapisan.

7.3 Pengasingan Getaran

Perindustrianperalatan penggulungan berkelajuan tinggi-boleh dipasang pada tapak redaman-getaran untuk mengelakkan gangguan yang boleh menjejaskan peletakan pusingan secara halus.

8. Siaran-Teknik Pengesahan Kualiti Berliku

Walaupun dengan operasi mesin yang sempurna, pengesahan adalah penting.

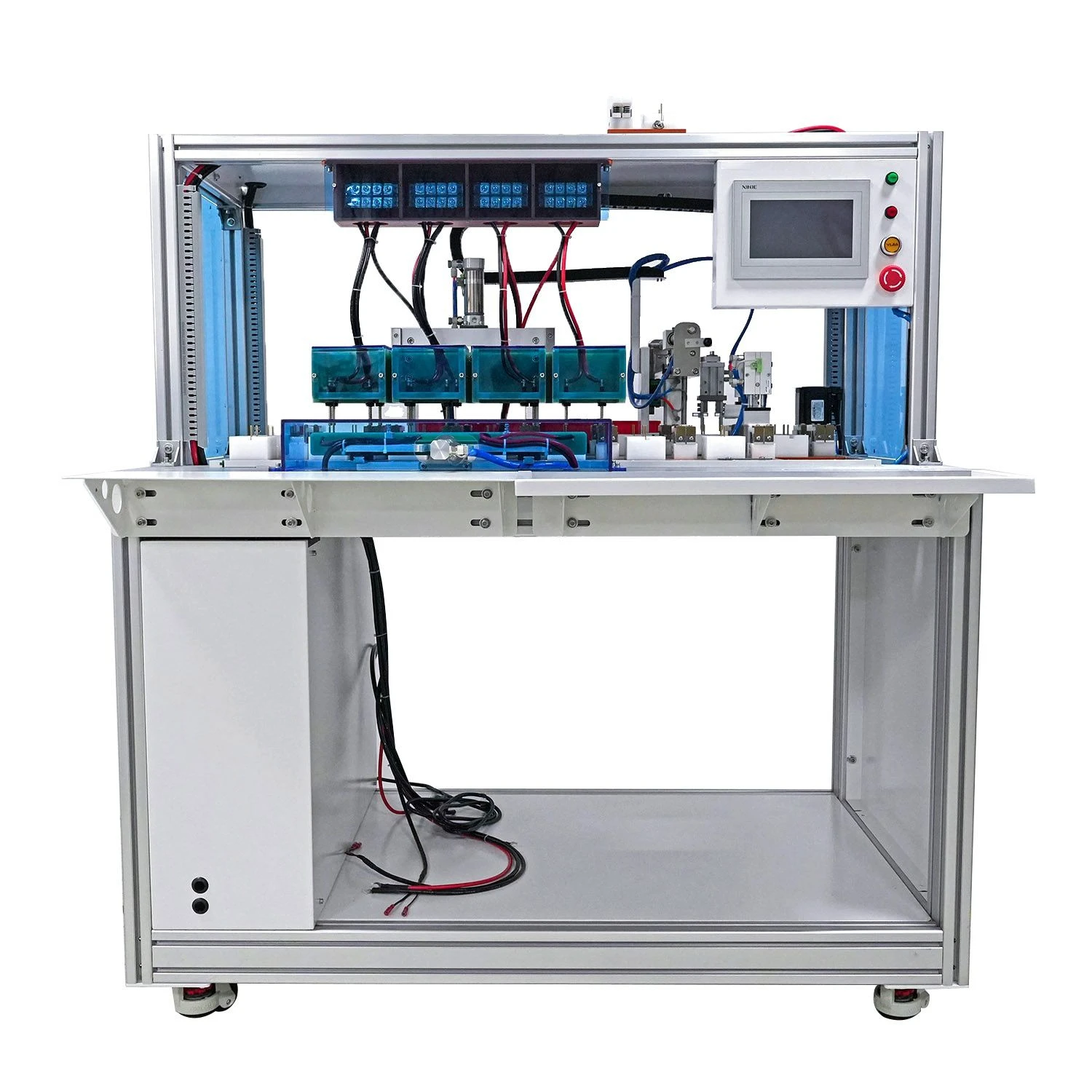

8.1 Pengukuran Elektrik untuk Pengesahan Giliran

Ujian elektrik mengesahkan sama ada kiraan giliran sepadan dengan jangkaan. Pengukuran termasuk:

Rintangan DC (DCR)

Ujian kearuhan

Analisis impedans

Pengesanan frekuensi resonans

Ujian ini berkorelasi kuat dengan kiraan giliran.

8.2 Sistem Pemeriksaan Penglihatan (AVI)

Sistem kamera automatik mengesahkan:

Kelengkapan lapisan

Penjajaran tepi-sisi

Ketiadaan jurang atau belitan longgar

Kedudukan wayar permulaan/tamat

Sistem AVI ini adalah biasa ditalian penggulungan induktor automatik.

8.3 Pemeriksaan Dimensi

Pengukuran mekanikal memastikan:

Ketinggian gegelung

Ketebalan lapisan

Diameter luar dan dalam

Ketumpatan belitan

Ketekalan dimensi ialah penunjuk yang kukuh bagi ketepatan pusingan.

9. Amalan Terbaik dalam Kejuruteraan Proses untuk Mengekalkan Ketepatan Giliran

Jurutera proses menggunakan prosedur piawai untuk memastikan bahawamesin penggulungan gegelung automatiksecara konsisten menghasilkan kiraan giliran yang betul.

9.1 Prosedur Persediaan Piawai

Sebelum pengeluaran bermula:

Operator mengikuti senarai semak persediaan tetap

Perkakas diperiksa

Ketegangan ditentukur

Penjajaran wayar disahkan

Gegelung percubaan dihasilkan dan diperiksa

9.2 Latihan Operator

Walaupun dengan automasi tinggi, kemahiran pengendali adalah penting. Latihan yang betul termasuk:

Mengenal pasti tanda-tanda gelincir

Memahami kod penggera

Melakukan penentukuran mesin asas

Menolak gegelung yang rosak lebih awal

9.3 Pemantauan Proses Berterusan

Kilang pintar menggunakan sistem MES untuk menjejaki:

Masa kitaran

Varians kiraan pusingan

Kadar hasil

Penggunaan mesin

Ini membolehkan pembetulan segera jika keabnormalan muncul.

10. Integrasi AI dan Industri 4.0 untuk Ketepatan Giliran Masa Depan

Masa depan ketepatan penggulungan gegelung bergerak ke arah pengeluaran berbantukan AI.-

10.1 Penyelenggaraan Ramalan Menggunakan AI

Algoritma AI menganalisis corak mesin untuk meramalkan:

Pengekod hanyut

Pakai motor

Kemerosotan penegang

Longgar lekapan

Penyelenggaraan ramalan menghalang-masalah ketepatan pusingan sebelum ia berlaku.

10.2 Mesin-Pengiraan Pusingan Penglihatan

Beberapasistem penggulungan gegelung canggihgunakan AI-penglihatan untuk menganalisis secara terus gegelung semasa ia terbentuk, mengesahkan pusingan-dengan-peletakan pusingan-teknologi baru muncul dalam-pembuatan gegelung mikro.

10.3 Kawalan Suai Pintar

Pengawal dipacu AI-melaraskan secara automatik:

Ketegangan

Kelajuan

Tork

Laluan panduan-wayar

Ini meningkatkan lagi ketepatan melebihi apa yang boleh dicapai oleh sistem kawalan tradisional.

Kesimpulan

Memastikan ketepatan kiraan pusingan-dalam mesin penggulungan automatik sepenuhnya ialah cabaran kejuruteraan pelbagai disiplin yang kompleks. Kejayaan bergantung kepada gabungan:

Pengekod -kepersisan tinggi

Kawalan motor servo

Sistem ketegangan yang stabil

Lekapan anti-gelincir

Perisian pemantauan pusingan{0}}pintar

Penentukuran yang betul dan penyelenggaraan pencegahan

Teknik pengesahan yang ketat

Kawalan alam sekitar

AI-sistem ramalan berbantu (trend masa hadapan)

Sama ada menggunakan aMesin penggulungan CNC, mesin penggulungan toroidal automatik, penggulung gelendong ketepatan, penggulungan gegelung servo berkelajuan tinggi-, atauberbilang-sistem penggulungan gegelung gelendong, prinsip ini memastikan bahawa setiap gegelung memenuhi piawaian prestasi yang ketat dengan ketepatan pusingan yang boleh dipercayai dan boleh diulang.
