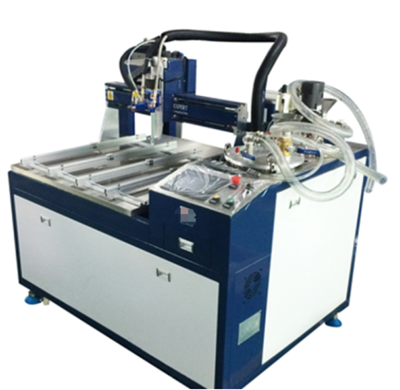

Mesin Pengisian Epoksi

Parameter:

Platform tiga paksi	perjalanan	700mm ╳700mm ╳ 100mm
	Kelajuan anjakan	XY:250mm/s Z:100mm/s
	Ketepatan anjakan	Kurang daripada atau sama dengan ±0.1mm
Dua komponen	Nisbah gam	1 :1 ---10:1(Boleh laras dalam julat)
	Kelajuan keluaran gam	1g/s --12g/s
	Ketepatan pendispensan gam	Kurang daripada atau sama dengan ±1%
Inventori Program		99个
Kaedah operasi		Manual % 2f Auto
Kawalan berkadar		PLC/Pelocok silinder berganda
Kawalan kuantiti nisbah/gam		Input Digital
Sistem Kawalan Automasi		Skrin sentuh/suis butang/pengaturcara pegang tangan
Unit bekalan gam		Pencampuran dinamik/pembersihan automatik
Tong simpanan		Tong keluli tahan karat(A25L/B10L), Baldi pembersih(5L)
		Penderiaan paras cecair (paras rendah/paras tinggi)
		AB Pencampuran tong gam
		Gam pemanasan suhu malar (suhu bilik -80 darjah )
		Pemuatan automatik
		Penyahgas vakum
		Penapisan Gam
Tekanan udara masukan		0.4MPa-0.7MPa
Bekalan kuasa		220V/50Hz/5000W
Dimensi		1500mm×1000mm×1500mm

Konfigurasi Mesin

kategori	Konfigurasi	kuantiti	Jenama
Badan	Struktur kimpalan paip keluli rangka-persegi asas/lembaran logam	1 set	\
Platform gerakan tiga paksi	Paksi XY: tali pinggang segerak, paksi Z: skru	3 set	TBI
	Motor stepper dan pemandu	3 set	Leisai/Penyelidikan dan Kawalan
Sistem kawalan	Pengawal Boleh Atur PLC	1 set	Panasonic Jepun
	Sistem perisian	1 set	GREWIN
	Skrin sentuh antara muka mesin manusia industri	2 BUAH	Kunlun Tongtai
	Komponen pneumatik (injap bateri/injap pengawal selia tekanan/dupleks pneumatik, dsb.)	beberapa	AirTAC
	Komponen elektrik (geganti/penghubung/bekalan kuasa/suis bocor, dsb.)	beberapa	Chint dll.
Bahagian bekalan gam	Baldi plastik A/B/C keluli tahan karat	3 set	\
	Penggera tahap cecair	2 set	\
	Satu tong bercampur	1 set	Han Chuang
	Pam plunger silinder dua	2 set	GREWIN
	Pemeteran motor pam dan pemandu	2 set	Leisai/Penyelidikan dan Kawalan
	Injap cecair dwi dinamik	1 set	GREWIN
	Pemanasan suhu berterusan	4 set	Yudian
	Tiub Teflon berkualiti tinggi	2 set	\
	Pam Vakum	1 set	jejambat
	Pengapit/Gam kepala	1 set	GREWIN

Pengenalan berfungsi



Peralatan ini ialah peralatan pemeteran dan kawalan cecair dua cecair, sesuai untuk pembahagian, pencampuran, kawalan kuantitatif, dll. bagi cecair dua cecair.



1 Prarawatan gam dua komponen (penyuapan automatik, penyahgas vakum, kacau tong gam, pemanasan suhu malar, penapisan, dsb.);

2 Pembahagian dan kuantitatif gam dua komponen;

3 Pencampuran penuh gam dua komponen;

4 Pemberian kuantitatif gam komponen tunggal;

5 Pendispensan gam automatik pada masa yang ditetapkan untuk mengelakkan gam daripada memejal dalam tiub pembancuh;

6 Pembersihan automatik;

7 Pengisian gam automatik produk dengan spesifikasi yang berbeza melalui penyuntingan program;

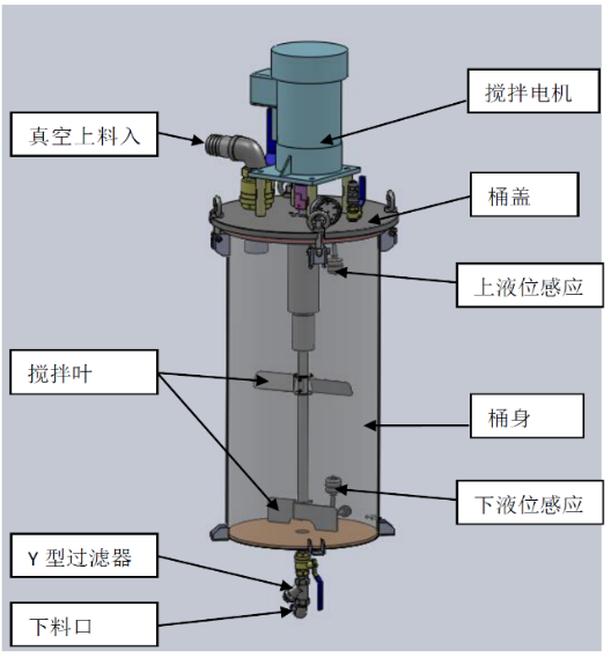

prarawatan

Gam AB disimpan secara berasingan dalam peralatan. Gam perlu dirawat terlebih dahulu sebelum digunakan untuk memenuhi proses gam. Ia boleh dilakukan dalam tong gam AB, diperbuat daripada keluli tahan karat, dengan pelbagai isipadu 10L/25L/40L/60L.





1 Kacau tong gam

Jika gam dibiarkan berdiri lama, stratifikasi akan berlaku. Selepas gam dipanaskan, kelikatan menjadi lebih rendah, dan pengisi dalam gam akan mendakan. Mengacau tong gam boleh menjadikan komposisi gam konsisten. Tong gam AB dipanaskan oleh plat pemanas pada dinding tong. Kacau boleh membuat suhu gam dalam tong lebih seragam, dan kelajuan kacau boleh diselaraskan mengikut keperluan tapak.

2. Suis sensor tahap cecair.

Suis sensor tahap cecair atas, apabila penyusuan manual atau pengekstrakan gam automatik, tahap cecair gam mencapai suis sensor tahap cecair atas, penggera dan mengambil langkah yang sepadan; suis sensor tahap cecair yang lebih rendah, semasa proses pengeluaran, tahap cecair gam mencapai suis sensor tahap cecair yang lebih rendah, penggera dan mengambil langkah yang sepadan.

3 Pemanasan suhu malar

Disebabkan oleh perubahan persekitaran, kelikatan gam mungkin berubah, yang tidak sesuai untuk penggunaan gam. Tong gam, pam pemeteran, dan saluran paip dipanaskan pada suhu malar untuk memastikan suhu dan kelikatan gam stabil.

4 Penapisan

Penapis bawah tong menghalang kemungkinan serpihan dalam tong daripada menyekat saluran paip dan badan pam;

5. Penyedutan gam vakum

Hos sedutan gam dimasukkan ke dalam tong yang masuk, dan gam AB secara automatik disedut ke dalam tong gam AB melalui tekanan negatif, tanpa lambakan manual.

6 Penyahgas vakum

Keluarkan buih yang dihasilkan semasa sedutan gam dan kacau, kurangkan udara terlarut dalam gam, dan tahap vakum dan masa vakum boleh ditetapkan.



Kadar Gam, Kuantiti dan Penghantaran



Pam 1 Meter (Pam Plunger Silinder Berganda)

Untuk mengurangkan kosnya atau mencapai ciri-ciri tertentu, pengisi akan ditambah pada gam. Pam gam adalah bahagian teras mesin pengisian gam dan merupakan bahagian terpenting dari keseluruhan mesin. Oleh itu, pam pelocok yang lebih tahan haus digunakan untuk membekalkan gam kepada mesin. Bahagian pam pelocok yang membentuk isipadu tertutup ialah pelocok silinder dan lubang silinder. Kadar alir boleh diubah dengan hanya menukar lejang kerja pelocok. Mudah untuk merealisasikan pembolehubah dan mendapatkan ketepatan nisbah yang lebih tinggi. Pam pelocok lebih tahan haus daripada pam gear dan keluaran gam lebih tepat. Sebagai kaedah bekalan gam baharu, ia menjadikan mesin mempunyai hayat perkhidmatan yang lebih lama dan masa kemas kini peralatan yang lebih lama.



• Sistem pemeteran silinder pemeteran mempunyai ketepatan nisbah yang tinggi (±1%) dan sesuai untuk nisbah bahan dua komponen dengan kelikatan sederhana dan rendah;
• Komponen pengedap grafit tidak akan menghakis, memastikan hayat pam lebih lama;
• Dilengkapi dengan injap gam dua cecair ketepatan tekanan tinggi Daheng, pelbagai kaedah pengedap dan fungsi sedutan belakang, ia adalah mudah untuk pembersihan injap gam dan pendispensan gam yang tepat;
• Kawalan sistem lanjutan boleh memprogram dengan tepat pendispensan gam dan pra-simpan pelbagai program pengisian gam;
• Modul sistem kawalan dengan fungsi diagnosis kendiri terbina dalam boleh merealisasikan pengesanan kerosakan pantas;
• Melalui pemilihan dan gabungan silinder pemeteran yang berbeza, keperluan nisbah berubah-ubah 1:1~10:1 boleh dicapai;
• Pam pelocok dua silinder adalah produk Daheng yang dipatenkan, dan strukturnya mempunyai prestasi yang sangat baik untuk gam dengan pengisi tinggi dan ketumpatan tinggi;
• Saiz badan pam perlu disesuaikan mengikut keperluan aliran dan keperluan penggunaan produk individu.



2 Hos



• Keliatan yang kuat, tidak mudah pecah, tiada penuaan, tiada perpecahan, tiada perubahan warna selepas penggunaan jangka panjang;
• Teflon mempunyai sifat kimia yang stabil, rintangan kakisan dan rintangan suhu tinggi dan rendah -200 hingga +260 darjah, penebat tinggi dan kalis api;
• Tiada lekatan, sebarang habuk boleh ditanggalkan dengan mudah, kesan pelepasan yang baik, pekali rintangan haus serendah 0.05;
• Panjang hos boleh disesuaikan mengikut keperluan pelanggan. Laluan terpendek, hos Ø3.2 memastikan ketepatan pemeterannya;
• Tali pinggang pemanasan gentian karbon, selamat, stabil dan kecekapan pemanasan yang tinggi.



Pencampuran, anti-pengawetan, pembersihan



1. Sistem pencampuran (pencampuran statik)

• Pencampuran statik ialah peralatan pencampuran berkecekapan tinggi tanpa bahagian yang bergerak. Mekanisme kerja asasnya ialah menggunakan unit pencampuran yang dipasang di dalam tiub untuk menukar keadaan pemotongan cecair dalam tiub untuk mencapai penyebaran yang baik dan pencampuran penuh antara cecair yang berbeza;
• Kaedah pencampuran statik adalah piawaian antarabangsa dan sesuai untuk mencampurkan cecair dengan perkadaran kecil atau perbezaan kelikatan kecil. Kestabilan dan kesan pencampurannya diterima oleh sebilangan besar pembekal dan pelanggan peralatan;
• Injap dua cecair sedutan belakang dengan fungsi sedutan belakang memastikan gam ditutup dengan bersih dan tanpa lukisan untuk mengelakkan menitis pada produk;



2. Fungsi anti-pengawetan

Penutupan jangka pendek boleh menetapkan pendispensan gam automatik mengikut masa tindak balas gam. Masa pendispensan gam dan jumlah pendispensan gam boleh ditetapkan untuk mengelakkan gam daripada pengawetan dan kemudian bercampur dalam tiub selepas bercampur.



3. Pembersihan automatik

Penutupan jangka panjang secara automatik boleh membersihkan bahagian sentuhan gam campuran tanpa pembongkaran manual untuk mengelakkan gam daripada menyembuhkan dan menyekat saluran paip. Mod pembersihan berganda boleh menghalang gam daripada menyekat saluran paip.



Platform gerakan tiga paksi

1. Struktur gantri, matang dan stabil;

2. Bahagian berkualiti tinggi dipilih untuk memastikan ketepatan dan kestabilannya, operasi paparan skrin sentuh, antara muka penuh Cina, operasi/paparan/rakam pelbagai tetapan parameter, titik, garisan, arka, bulatan atau pelbagai menuang gam grafik yang tidak teratur, program menuangkan gam boleh diajar dan diedit, pengaturcara skrin sentuh menyokong keseluruhan lajur, penyemakan imbas grafik, penyuntingan kumpulan dan fungsi lain;



Dalam landskap pembuatan yang kompetitif hari ini, keperluan untuk ketepatan, kecekapan dan kebolehpercayaan adalah lebih kritikal berbanding sebelum ini. Bagi industri yang bergantung pada aplikasi resin epoksi, seperti elektronik, automotif dan aeroangkasa, mempunyai peralatan yang betul boleh membuat semua perbezaan. Rangkaian mesin pengisian epoksi termaju kami, termasuk mesin pengisian gam automatik, mesin pengisian gam resin epoksi, mesin pengisian gam pintar untuk transformer, dan mesin pengisian gam suhu tinggi dan rendah tahan kakisan, direka untuk memenuhi permintaan ini dan meningkatkan pengeluaran anda kemampuan.



Kepentingan Mesin Pengisian Epoksi Berkualiti Tinggi

• Ketepatan dan Ketekalan: Mesin pengisian epoksi memastikan setiap produk diisi dengan jumlah resin epoksi yang diperlukan. Ketepatan ini adalah penting untuk mengekalkan kualiti dan prestasi produk, terutamanya dalam industri berkepentingan tinggi seperti elektronik dan aeroangkasa.
• Kecekapan dan Kepantasan: Mesin kami direka untuk menyelaraskan proses pengisian, mengurangkan masa pengeluaran dan meningkatkan output. Sama ada anda memerlukan mesin pengisian gam automatik atau mesin pengisian gam pintar untuk transformer, peralatan kami boleh mengendalikan volum yang tinggi dengan kelajuan dan ketepatan.
• Fleksibiliti: Aplikasi yang berbeza memerlukan jenis pengisian epoksi yang berbeza. Mesin kami memenuhi pelbagai keperluan, daripada pengisian gam resin epoksi standard kepada aplikasi khusus seperti keadaan suhu tinggi dan rendah.



Ciri Utama Mesin Pengisian Epoksi Kami



• Mesin Pengisian Gam Automatik: Mesin pengisian gam automatik kami dilengkapi dengan teknologi automasi tercanggih, memastikan operasi yang lancar dan campur tangan manual yang minimum. Mesin ini sesuai untuk barisan pengeluaran volum tinggi, menawarkan kecekapan dan kebolehpercayaan yang tiada tandingan.
• Mesin Pengisian Gam Resin Epoksi: Direka khusus untuk resin epoksi, mesin ini memberikan kawalan yang tepat ke atas proses pengisian. Sistem pendispensan lanjutan memastikan penggunaan seragam, mengurangkan sisa dan meningkatkan kualiti produk.
• Mesin Pengisian Gam Pintar untuk Transformer: Untuk aplikasi khusus seperti pembuatan transformer, mesin pengisian gam pintar kami menawarkan penyelesaian yang disesuaikan. Mesin ini didatangkan dengan tetapan boleh atur cara dan penderia pintar untuk menyesuaikan diri dengan reka bentuk dan keperluan pengubah yang berbeza, memastikan prestasi pengisian yang optimum.
• Mesin Pengisian Gam Tahan Kakisan dan Suhu Tinggi dan Rendah: Mesin kalis kakisan kami dibina untuk menahan persekitaran yang keras dan suhu yang melampau. Sama ada anda perlu mengisi resin epoksi dalam keadaan panas tinggi atau dalam persekitaran sejuk, mesin kami memastikan prestasi yang konsisten dan tahan lama.



Faedah Menggunakan Mesin Pengisian Epoksi Kami



• Kualiti Pengeluaran yang Dipertingkatkan: Pengisian ketepatan mengurangkan kemungkinan kecacatan dan ketidakkonsistenan, memastikan produk anda memenuhi piawaian kualiti tertinggi.
• Penjimatan Kos: Dengan meminimumkan sisa dan mengurangkan keperluan untuk kerja semula, mesin kami membantu mengurangkan kos pengeluaran. Proses automatik juga mengurangkan kos buruh, membolehkan tenaga kerja anda menumpukan pada tugas kritikal yang lain.
• Kebolehskalaan: Mesin kami direka bentuk untuk membuat skala dengan keperluan pengeluaran anda. Sama ada anda perniagaan kecil yang ingin berkembang atau pengeluar besar yang bertujuan untuk mengoptimumkan operasi anda, mesin pengisian epoksi kami boleh menyesuaikan diri dengan keperluan anda.
• Antara Muka Mesra Pengguna: Kawalan intuitif dan antara muka yang mudah digunakan menjadikan mesin kami boleh diakses oleh pengendali dengan pelbagai tahap pengalaman. Reka bentuk mesra pengguna ini memastikan persediaan cepat dan operasi lancar.
• Ketahanan dan Kebolehpercayaan: Dibina dengan bahan dan komponen berkualiti tinggi, mesin pengisian epoksi kami direka untuk ketahanan dan kebolehpercayaan jangka panjang. Ini memastikan prestasi yang konsisten, walaupun dalam persekitaran pengeluaran yang mencabar.



Komitmen Kami terhadap Kecemerlangan



Sebagai pembekal utama mesin pengisian epoksi, kami berdedikasi untuk menyediakan penyelesaian yang memenuhi keperluan pelanggan kami yang semakin berkembang. Komitmen kami terhadap inovasi, kualiti dan kepuasan pelanggan membezakan kami dalam industri.

• Inovasi: Kami terus melabur dalam penyelidikan dan pembangunan untuk membawa anda kemajuan terkini dalam teknologi pengisian epoksi. Matlamat kami adalah untuk menyediakan penyelesaian termaju yang meningkatkan keupayaan dan kecekapan pengeluaran anda.
• Jaminan Kualiti: Ujian yang ketat dan langkah kawalan kualiti memastikan mesin kami memenuhi piawaian prestasi dan kebolehpercayaan tertinggi. Kami berdiri di belakang produk kami dan komited untuk memberikan kecemerlangan dalam setiap aspek.
• Sokongan Pelanggan: Daripada pemasangan dan latihan kepada penyelenggaraan yang berterusan dan sokongan teknikal, kami menawarkan perkhidmatan yang komprehensif untuk memastikan penyepaduan dan operasi mesin kami yang lancar. Pasukan pakar kami sentiasa bersedia untuk membantu anda dan menangani sebarang kebimbangan.
• Penyesuaian: Kami memahami bahawa setiap proses pembuatan adalah unik. Itulah sebabnya kami menawarkan penyelesaian yang boleh disesuaikan yang disesuaikan dengan keperluan khusus anda. Sama ada anda memerlukan mesin khusus untuk aplikasi unik atau peralatan standard untuk kegunaan umum, kami mempunyai kepakaran untuk menyampaikan penyelesaian yang betul.
