Mesin Penggulungan Wayar Rata Automatik Sepenuhnya Induktor

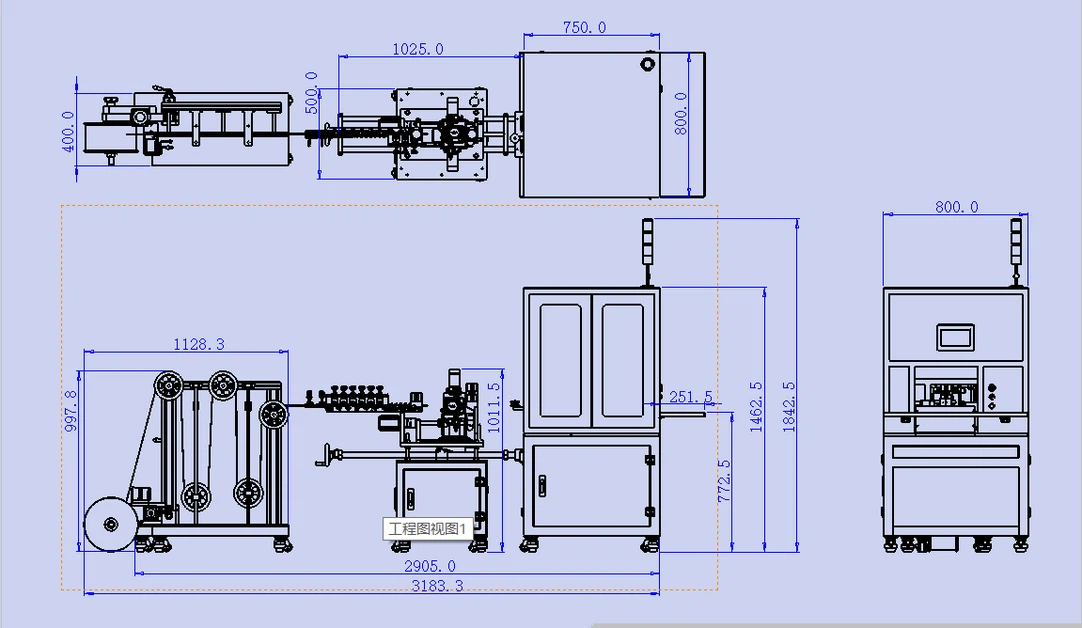

Maklumat keseluruhan Mesin Penggulungan Gegelung Wayar Rata Common Mode Inductors

Konfigurasi Peralatan

keupayaan proses mesin penggulungan

Jenama komponen

Keperluan teknikal

1. Penggulungan automatik sepenuhnya, tanpa merosakkan wayar, bilangan gegelung boleh ditetapkan, dan bilangan gegelung adalah tepat.
2. Bekalan kuasa: Satu-fasa AC 220V 50Hz (konfigurasi kord kuasa: 5 meter).
3. Tekanan udara: 5-6 kgf/cm2 (paip hitam, panjang 5 meter, peralatan dilengkapi dengan pengawal selia penapis).
4. Jumlah kuasa: Kuasa permulaan 3KW, kuasa kerja 1KW.
5. Bunyi di bawah 70dB/m (standard ujian: diukur pada ketinggian 1.2m dan jarak 1m).
6. PLC boleh menyimpan sekurang-kurangnya 100 jenis program produk.
7. Sekiranya berlaku kerosakan PLC akibat arus elektrik, titik sambungan bukan{0}}voltan (sentuhan sambungan 0V) perlu dikhaskan pada peralatan.
8. Operasi berterusan selama 10 jam. Adalah disyorkan untuk berhenti selama sekurang-kurangnya 1 jam (berhenti adalah berhenti tanpa berliku).

Mesin penggulungan gegelung PFC

Nota: 1) Pemantauan tekanan udara. Penggera akan dicetuskan jika tekanan udara tidak memenuhi keperluan. 2) Tiada kerosakan wayar.

Nota: Penapis udara dilengkapi dengan injap saliran manual automatik.

Nota: Ketepatan saiz mekanisme pembentukan (acuan) dijamin dalam 0.1mm; kemasan permukaan acuan membentuk adalah dalam lingkungan 0.8mm.

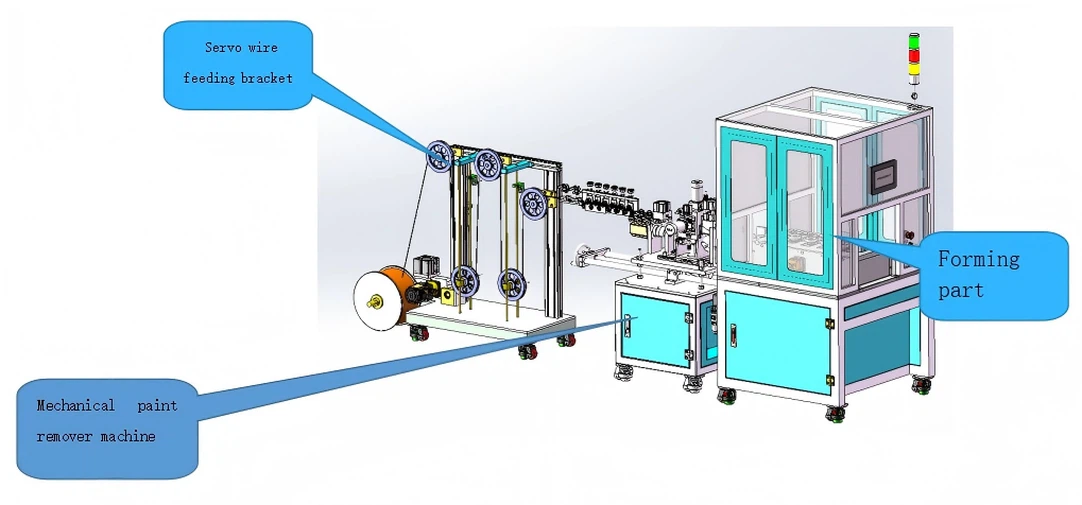

1) Mesin pelucutan mekanikal

Nota: 1) Pisau pengelupasan mudah dipasang dan cepat diganti; 2) Hayat perkhidmatan pisau adalah lebih daripada 140 jam; 3) Mesti ada peranti pengumpulan untuk serpihan filem yang mengelupas selepas dikupas.

2) Lebih-mekanisme penggulungan ---- Mekanisme terbina dalam mesin penggulungan

Nota: 1) Diperbuat daripada bahan yang tidak membahayakan cat permukaan wayar atau mempunyai kelicinan yang tinggi; 2) Tiada kerosakan wayar dihasilkan.

3)Peranti suapan wayar - Mekanisme dalaman bingkai meletakkan wayar

Nota: 1) Ketepatan sistem suapan wayar-jenis roller memastikan ralat dalam lingkungan 100mm/0.3mm di tapak; 2) Tiada kerosakan wayar atau pecah kulit akan berlaku.

4) Pendakap suapan wayar servo

Nota: 1) Jenis roll-dalam, tidak perlu mengangkat dan meletakkan; 2) Fungsi penggera kerosakan untuk rak dawai (sambungan wayarles dan kabel); 3) Dengan mekanisme kawalan ketegangan (kawalan pengimbang, menyediakan pemberat yang berbeza dengan pemberat yang berbeza).
