Medan Transformer Semasa

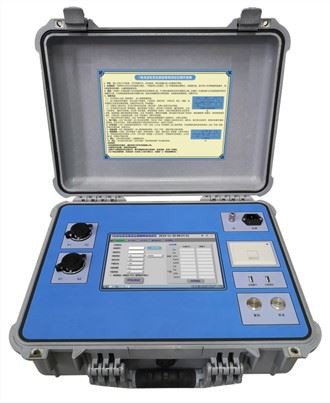

Penguji medan pengubah semasa GW20 ialah instrumen pintar automatik sepenuhnya yang paling sesuai untuk ujian ralat pengubah semasa di lapangan.

Pengguna tidak perlu lagi menyambungkan penggalak arus yang menyusahkan, pengubah arus standard, kotak beban dan pengawal selia voltan (atau jadual automatik), dan satu instrumen boleh melakukan pada-kearuhan bersama semasa tapak sebanyak 5A~25000A/5A, 5A~ 5000A/1A

Masa ujian bagi keseluruhan proses (termasuk semua titik pengukuran bagi had yang dinilai dan lebih rendah) tidak melebihi 2 minit dan ketepatannya mencapai tahap 0.05S.

Instrumen ini menggunakan paparan LCD skrin besar 10.1-inci-, ralat setiap titik boleh dipaparkan pada skrin yang sama dan semua operasi boleh diselesaikan dengan mudah dengan mengklik menu pada skrin.

Alat ini mempunyai berat kira-kira 10 kg dan boleh dibawa dengan mudah.

Instrumen ini boleh menyimpan 1000 kumpulan data ujian, dan mempunyai antara muka khusus untuk berkomunikasi dengan PC.

Bab 2 Penunjuk teknikal utama

Julat ujian: 5A-25000A/5A, 5A-5000A/1A pengubah arus medan (tidak termasuk pampasan shunt magnet)

l Beban sekunder: 2.5VA-100VA CosФ=0.8, 1.0.

l Ketepatan pengukuran: 0.Tahap 05S.

l CT, PT impedans beban (kemasukan) ketepatan pengukuran: 2 peratus campur 1 perkataan

l Julat ujian kemasukan: 0-600VA; Julat ujian impedans: 0-100VA

l Paparan: Paparan kristal cecair menggunakan skrin sentuh tidak kurang daripada 10 inci, resolusi lebih baik daripada 1280*800, dan menyokong port rangkaian dan bacaan USB.

l Boleh menyimpan 1000 kumpulan data ujian, antara muka RS-232 dan komunikasi PC

l Untuk pengubah semasa dengan nisbah transformasi yang tidak diketahui, nisbah transformasi dan kekutuban boleh diuji secara automatik.

l Kelajuan ujian: lengkapkan semua titik ujian setiap CT, dan masa ujian tidak boleh melebihi 2 minit.

l Lent menampilkan -jam masa sebenar yang merekodkan masa ujian dalam masa nyata.

l Dengan-fungsi pencetakan tapak.

l Ia mempunyai fungsi paparan suhu dan kelembapan.

Bab 3 Keadaan persekitaran perkhidmatan

●Suhu persekitaran: -10 darjah -40 darjah

●Kelembapan relatif persekitaran tidak melebihi 80 peratus (23 darjah )

●Bekalan kuasa berfungsi:

●Voltan: ~220V±10 peratus , herotan bentuk gelombang kurang daripada 5 peratus

●Kekerapan: 50Hz±2 peratus

●Apabila menggunakan, bekalan kuasa tidak sepatutnya mempunyai kejutan nadi elektrik, dan ●tidak sepatutnya ada medan magnet yang kuat yang tidak berkaitan dengan kerja-kerja sekeliling.

Bab 4 Prinsip pengukuran

Menurut teori klasik ralat pengubah, merujuk kepada pengukuran tradisional

kaedah pengubah semasa dan prinsip timbal balik pengubah semasa, instrumen ini

telah mensintesis kelebihan masing-masing dan mencipta satu set kaedah ujian yang unik, yang

bukan sahaja dapat memenuhi bidang transformer pelbagai spesifikasi.

Cool tags: bidang pengubah semasa, China, pembekal, pengilang, kilang, harga, dibuat di China

3, set semula instrumen

Terdapat dua cara untuk menetapkan semula, satu ialah menghidupkan tetapan semula, satu lagi ialah menekan butang set semula set semula, set semula instrumen, sebagai tambahan kepada data yang disimpan dalam memori luaran, data lain akan dikosongkan, instrumen kembali ke keadaan awal.

4, Ralat ujian

A. Mula-mula sambungkan wayar primer dan sekunder CT (perhatikan kekutuban) dan pendek-sambungkan belitan sekunder lain. Lihat Lampiran 3 untuk kaedah sambungan khusus.

B. Pergi ke halaman tetapan parameter ujian ralat dan tetapkan parameter satu demi satu nombor item ujian: Klik ruang putih di sebelah kanan nombor item ujian. Papan kekunci berangka muncul. Masukkan nombor yang sepadan dengan maksimum 18 aksara.

model produk ujian: Klik ruang putih di sebelah kanan model produk ujian dan papan kekunci berangka muncul. Masukkan nombor yang sepadan (sehingga 10 aksara) atau pilih isian automatik.

arus terkadar: a: Arus terkadar ialah tetapan nisbah boleh ubah. Yang pertama ialah nilai semasa sekunder dan yang kedua ialah nilai semasa primer. Ø nilai semasa: A: Yang pertama ialah nilai semasa sekunder dan kemudian nilai semasa primer dipilih.

C. Jika nisbah pembolehubah yang dipaparkan ialah data yang akan dimasukkan, langkau ke item seterusnya tanpa input; Untuk menukar data, klik nilai semasa di sebelah kanan "Arus ternilai", nilai semasa yang perlu anda masukkan akan muncul, pilih beban undian nilai semasa yang sepadan: Jika nombor voltammetrik yang dipaparkan ialah data yang akan dimasukkan, Ø rating beban: langkau ke item seterusnya tanpa masuk. Untuk menukar data, klik nombor volt ampere di sebelah kanan "rated load", nombor volt ampere yang anda perlu masukkan akan muncul, klik data yang sepadan.

beban had bawah: Sama seperti "beban berkadar".

arus terkadar: a: Arus terkadar ialah tetapan nisbah boleh ubah. Yang pertama ialah nilai semasa sekunder dan yang kedua ialah nilai semasa primer. Ø nilai arus: A: Nilai arus sekunder dipilih dan nilai arus primer dipilih.

D. Jika nisbah pembolehubah yang dipaparkan ialah data yang akan dimasukkan, langkau ke item seterusnya tanpa input; Untuk menukar data, klik nilai semasa di sebelah kanan "Arus dinilai" dan nilai semasa yang anda perlu masukkan akan muncul. Pilih nilai semasa yang sepadan.

semak ketepatan: kaedah tetapan adalah sama seperti "beban berkadar"

Faktor kuasa: Kaedah tetapan sama seperti kaedah pengukuran "beban ternilai": ujian 50Hz dan{1}}ujian frekuensi matikan, instrumen lalai kepada ujian 50Hz. Jika gangguan medan kuat, sila pilih -ujian frekuensi dan akhirnya klik "Mulakan ujian" untuk memulakan ujian. Antara muka adalah seperti berikut:

8, Pengurusan data

Klik "Pengurusan Data" untuk memasuki antara muka berikut:

A. Penapis: Masukkan masa yang anda ingin tanya dalam ruang kosong di sebelah kanan, klik "Penapis", anda boleh menanyakan data tempoh yang sepadan;

B. Carian: Masukkan nombor yang anda ingin tanya dalam ruang kosong di sebelah kanan, klik "Cari", anda boleh mencari nombor data yang sepadan;

C.< :="" click=""><" to="" query="" the="" last="">

D.> : Click >untuk menanyakan data seterusnya.

E. Padam: Klik Padam untuk memadam data semasa.

F. Padam Semua Rekod: Klik "Padam Semua Rekod" untuk memadam semua data pangkalan data;

G. Cetakan: Klik "Cetak" untuk mencetak data semasa;

H. Muat naik ke hos: Melalui talian penghantaran, sambungkan antara muka USB pada panel instrumen dan port komunikasi komputer, klik "muat naik ke hos", data boleh dimuat naik ke perisian sokongan pada komputer;

I. Eksport ke cakera USB: Masukkan cakera USB ke dalam antara muka USB pada panel instrumen dan klik "Eksport ke Cakera USB" untuk memuat turun data ke cakera USB.

9 Tutup

Selepas melengkapkan semua ujian, matikan kuasa dan kemudian cabut CT yang sedang diuji daripada instrumen.

10 Lain-lain

Mesin ini dilengkapi dengan perisian pengurusan ujian khas, yang boleh dirangkaikan dengan perisian MIS sistem kuasa (pengguna kuasa zhejiang boleh dirangkaikan dengan sistem pemasaran biro wilayah).

A. Pengangkutan

Semasa-pengangkutan jarak jauh, instrumen hendaklah dimasukkan ke dalam kotak, dipasang dengan kukuh di dalam kotak dan dilengkapi dengan langkah kalis kejutan yang baik. Side atau terbalik adalah dilarang sama sekali.

Langkah perlindungan getaran juga diperkenalkan untuk mengelakkan perlanggaran atau terbalik apabila peranti diangkut dalam jarak dekat.

B. Penyimpanan

Apabila tidak digunakan, instrumen hendaklah ditutup dengan penutup dan diletakkan di dalam bilik yang kering dan berventilasi tanpa gas menghakis di sekelilingnya.

C. Tolong jangan buka cangkerang instrumen sesuka hati, atau tukar struktur dalaman sesuka hati. Jika terdapat sebarang kerosakan, sila hubungi pengilang.

Lampiran

Lampiran 1:

Had ralat khusus instrumen adalah seperti berikut:

Ralat Nisbah 1 peratus:0.2 peratus Ralat Fasa:8分

Ralat Nisbah 5 peratus:0.1 peratus Ralat Fasa:4分

2{1}} peratus Ralat Nisbah:0.05 peratus Ralat fasa:2分

100 peratus Ralat Nisbah:0.05 peratus Ralat fasa:2分

120 peratus Ralat Nisbah:0.05 peratus Ralat fasa:2分

Lampiran 2:

Beli set peralatan ini, dan aksesori berikut:

1, talian kuasa 1

2, barisan ujian khas 1

3, talian penghantaran 1

4, USBPutar talian port bersiri 1

5, Perisian pengurusan khusus 1

6, Manual pengguna 1

7, Laporan kilang 1

Bab 7Arahan

1. But: Palamkan bekalan kuasa AC 220V, hidupkan suis kuasa, mulakan sistem, dan kemudian klik ikon untuk memasuki antara muka operasi instrumen.

2, set semula instrumen: terdapat dua cara untuk menetapkan semula instrumen, satu adalah untuk menghidupkan set semula kuasa, satu lagi adalah untuk menekan set semula kekunci set semula, set semula instrumen, sebagai tambahan kepada data telah disimpan dalam memori luaran , data lain akan dikosongkan, instrumen kembali ke keadaan asal.

3. Pendawaian: terminal pendawaian utama P1(garisan merah) instrumen disambungkan ke hujung L1 pengubah semasa yang sedang diuji, dan P2(garis hitam) ke hujung L2 pengubah semasa yang sedang diuji; Terminal pendawaian sekunder S1(garisan merah) instrumen disambungkan ke terminal S1 pengubah semasa yang sedang diuji, dan S2(garisan hitam) disambungkan ke terminal S2 pengubah semasa yang sedang diuji. Sambungan pendek belitan lain pengubah semasa, pengbumian hujung instrumen hendaklah dibumikan.

4. Ujian ralat:

(1) Klik "Ujian Ralat" pada menu utama untuk memasuki antara muka konfigurasi parameter.

(2) Selepas memasukkan antara muka konfigurasi parameter, tetapkan nombor item ujian, model item ujian, beban undian, beban had bawah, arus undian, ketepatan penentukuran, faktor kuasa dan sama ada kekerapan tidak normal dan parameter lain berturut-turut, klik "Ujian Mula" selepas menetapkan .

(3) Instrumen memasuki keadaan ujian, selepas kira-kira 2 minit pengiraan, ujian selesai, skrin akan memaparkan ralat setiap titik.

(4) Jika gesaan "Ralat pendawaian, sila semak pendawaian" muncul di tengah-tengah ujian, ini bermakna wayar kedua adalah pendek-disambungkan. Selepas pendawaian semula, klik "Mulakan ujian" untuk memulakan semula pengukuran. Jika muncul "daripada kesilapan, sila semak pendawaian" petua, anda perlu berhati-hati menyemak pembolehubah daripada tetapan adalah betul, atau sama ada ralat input parameter dan sebab lain, klik "ujian mula" dan mula mengukur, jika muncul di tengah-tengah ujian "terbalikkan kekutuban, sila periksa pendawaian", menunjukkan kekutuban terbalik, hanya dengan menukar kedudukan pendawaian sekunder, klik pada "ujian mula", Mula mengukur semula.

(5) Selepas ujian tamat dan keputusan dipaparkan, klik "Simpan data", kumpulan data ralat akan disimpan dalam pangkalan data untuk siasatan akan datang.

5. Pengukuran nisbah pembolehubah CT: Klik "Ujian nisbah pembolehubah" untuk memasuki antara muka ujian nisbah pembolehubah, dan kemudian klik "Mula" untuk memasuki keadaan ujian nisbah pembolehubah. Selepas beberapa saat, nisbah pembolehubah dan kekutuban akan dipaparkan. Jika tiada nisbah dipaparkan, ini menunjukkan bahawa hasil pengukuran tidak berada dalam urutan nisbah yang ditentukan atau bahawa CT rosak.

6. Ujian bebanan: a. Sambungkan pendawaian sekunder kepada galangan beban yang sedang diuji, bukan talian utama. B. Klik "Load Test" untuk memasuki antara muka ujian dan pilih ujian impedans atau ujian kemasukan. Klik "Mula" untuk memaparkan hasil pengukuran beberapa saat kemudian.

8, pengukuran suhu dan kelembapan: klik "ujian suhu dan kelembapan", masukkan antara muka ujian suhu dan kelembapan, klik "Mula", keputusan ujian akan dipaparkan selepas beberapa saat.

9. Pengurusan data: a. Tapis: pertanyaan mengikut masa B. Carian: cari mengikut nombor C. Padam: memadam data semasa. D. Padam semua rekod: memadam semua data dalam pangkalan data. Cetakan: cetak sekeping data semasa f. Muat naik ke hos: pindahkan data ke komputer g. Eksport ke pemacu kilat USB: Memuat turun data ke pemacu kilat usb.

10. Tetapkan Semula: Selepas menekan butang set semula, instrumen akan dimulakan semula.

11. Tutup: Selepas melengkapkan semua ujian, matikan kuasa dahulu, dan kemudian tanggalkan sambungan antara CT yang sedang diuji dan instrumen.
