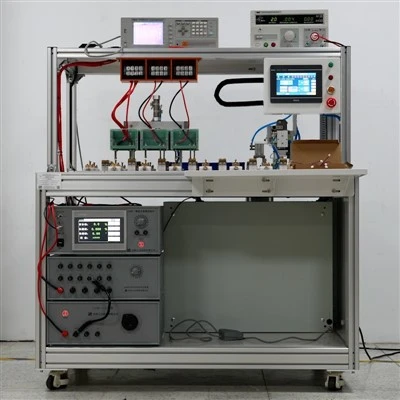

Mesin Penguji Transformer Automatik



GWCT- 100 Mesin Pengujian Automatik Transformer

Mesin Pengujian Transformer Automatik GWCT-100 menggunakan kawalan PLC.

Boleh disesuaikan mengikut keperluan pelanggan, mesin serba boleh ini boleh menguji pelbagai spesifikasi pengubah dengan tepat dan cekap termasuk perbezaan nisbah perbezaan sudut pengubah, rintangan, pusingan, rintangan voltan, dan pelbagai proses lain pada masa yang sama.

Teknologi canggih kami memastikan setiap ujian dijalankan mengikut piawaian industri, memberikan ketepatan dan kebolehpercayaan yang tiada tandingan. Jimat masa dan kos buruh, pertimbangan automatik, dan elakkan situasi ralat pertimbangan manual.





1. GW-HP0Penguji Hi-pot



GW-HP0A Voltan keluaran maksimum ialah 5KV, arus ujian maksimum ialah 20MA AC.



Spesifikasi:Parameter teknikal utama:(unit:mm)



2. Penguji Penggulungan Impuls GW-IT15



Penguji gegelung nadi siri GW-IT15 direka khas untuk keperluan pengujian komponen luka wayar, penggunaan pengecasan voltan tinggi bagi kapasitor kecil (tenaga ujian rendah) dan gegelung yang akan diuji untuk membentuk resonans selari RLC, melalui pengecilan bentuk gelombang berayun, melalui setinggi 100Msps (boleh disesuaikan kepada 200Msps) dan ketepatan pemprosesan pensampelan dan teknik analisis, boleh diuji kepada gegelung dari badan penebat adalah buruk (putaran ke pusingan litar pintas, litar pintas antara lapisan, kemerosotan prestasi penebat, dll.), supaya pengeluar dan pengguna komponen boleh lebih berkesan untuk kawalan kualiti produk. Litar pintas antara selekoh, litar pintas antara lapisan, kemerosotan prestasi penebat, dll.), supaya pengeluar dan pengguna komponen boleh menjadi lebih berkesan untuk kawalan kualiti produk.



Kelajuan pengukuran instrumen siri GW-IT15, kebolehulangan bentuk gelombang ujian, boleh digunakan secara meluas dalam motor, pengubah frekuensi, geganti, pengubah bekalan kuasa pensuisan, gegelung penyahmagnetan, dan lain-lain oleh komponen luka wayar enamel; Siri GW-IT15 boleh digunakan pada sistem ujian automatik untuk meningkatkan kecekapan ujian.



Model	GW-IT15-5KV	GW-IT15-3KV		GW-IT15-10kV
Voltan nadi keluaran	100V~5000V 10V langkah 5%±10V	100V-300V10V langkah 5%±10V		300V- 10000y langkah 5%±10V
Julat ujian kearuhan	>10μH
Tenaga nadi maksimum	0.25J
Paparan Kawasan paparan bentuk gelombang Paparkan kandungan	800×480 dot matriks LCD grafik 650×250 dot matriks Paparan yang diperbesarkan, parameter persediaan, bentuk gelombang standard dan ujian, hasil perbandingan, maklumat fail, dsb.
Persampelan bentuk gelombang	Kadar pensampelan: 100MSa/s-100kSa/s, jumlah 10 langkah Resolusi: 8bit Titik pensampelan: 6500bait
Persampelan bentuk gelombang piawai	Kitaran berterusan, kitaran tunggal, sampel tunggal (sehingga 32 kali ganda fungsi purata sampel)
Impedans masukan	10MQ
Kelajuan pengukuran	Maksimum 15 kali/saat
Bilangan denyutan	Uji nadi		1~32 kali boleh diprogramkan
	Degaussing nadi		0~16 kali boleh diprogramkan
Paparkan ukuran bentuk gelombang	Voltan, Masa, Kekerapan
Mod pencetus	Dalaman Dalaman/Manual Lelaki μ AI (dengan kawalan kaki Kaki)/Luaran/Bas
Kaedah Perbandingan	Perbandingan Saiz Kawasan, Perbandingan DiffZone Perbandingan Corona, Perbandingan PhaseDiff
Kebolehulangan Kawasan	±1%
Kebolehulangan Perbezaan Kawasan	±1%
Keluaran penghakiman	LULUS, paparan GAGAL, ​​paparan LED, penggera buzzer
Pemilihan volum penggera	Treble Panjang, Bes Panjang, Nada Pendek Tunggal, Nada Pendek Berganda, Mati
Ingatan	Dalaman: 200 kumpulan fail USB Luaran
Antara muka	PENGENDALI(MULA,BERHENTI,LULUS,NG,SIBUK,EOC.),RS232C IEEE488(Pilihan),PERANTI USB,USBHOST
Isipadu dan berat	400mmx132mmx300mm, berat 8.0Kg.



3. Meter LCR



Parameter teknikal utama:

nombor model		GW-IT16B	GW-IT17C
Kekerapan Ujian		50Hz-200kHz 37 titik frekuensi	50Hz,60Hz,100Hz,120Hz,1kHz, 10kHz,20kHz,40kHz, 50kHz,100kHz, jumlah 10 mata
parameter ujian		CL,X,B,R,G,D,Q,ESR,Rp. θ.|Z|,|YI,P	C,LX,BR,G,D,Q,ESR,DCR,TURN.Rp,θ,|ZI,IYI,P
tahap ujian		10mV-2Vrms
Ketepatan Asas		0.05% jadual ketepatan diutamakan
menguji kelajuan		Laju: 50 kali/saat, sederhana 20 kali/saat, perlahan 6 kali/saat (frekuensi melebihi 1kHz)
Julat paparan	|ZI,R,X	0.01MΩ-99.9999MΩ
	YI.G,B	0.00001μS~99.9999S
	C	0.00001pF-9.99999F
	D	0.00001-9.99999
	DCR	0.01MΩ-99.9999MΩ
	L	0.00001μH-99999.9H
	Q	0.01-99999.9
	θ(RAD)	3.14159~3.14159
	θ(DEG)	-179.999 darjah ~179.999 darjah
	△%	-99.999%-99.999%
	Nisbah Pusingan	-		1:0.01-100:1
Impedans Keluaran Sumber Isyarat		30Ω,100Ω
Voltan pincang DC dalaman		0V,2V		0V,1.5V,2V
Kaedah julat		Automatik, Tahan
Mod pencetus		Dalaman, Manual, Auto, Luaran, Bas
Fungsi Penentukuran		Buka/Pendek, Sifar Frekuensi Penuh, Sifar Frekuensi Titik
Litar setara		Siri, Selari
Pembanding		10-pemilih kedudukan,,BINO-BIN9,NG,AUX
		LULUS, HI, RENDAH (Paparan LED LULUS/GAGAL)
Antara muka		RS232C,UsbHost, Peranti USB, Pengendali, GPIB(Pilihan)
Suhu dan Kelembapan		0 darjah ~40 darjah , Kelembapan Relatif Kurang daripada atau sama dengan 75%.
Keperluan Kuasa		Voltan: 100-120 Vac atau 198-242 Vac
		Kekerapan: 46-64 Hz, kuasa lebih besar daripada 50 VA
Kelantangan(WxHxD)		310mmx115mmx315mm
Berat(Bersih)		4.5Kg



CIRI-CIRI:

1. Sangat setanding dengan data ujian jambatan LCR jenama antarabangsa (Keysight, WK)

2. Fungsi kunci papan kekunci, fungsi perlindungan data kuasa turun

3. Senaraikan fungsi imbasan, litar terbuka, litar pintas, fungsi pembetulan beban

4. Bahasa pengendalian Cina dan Inggeris yang dipermudahkan

5. Data ujian, penjimatan keadaan ujian (cakera kilat USB atau dalaman)

6. Uji voltan, fungsi pelarasan baki automatik semasa (ALC)

7. 50 set fail ujian di dalam instrumen dan 500 set fail ujian pada cakera kilat USB boleh dipanggil semula pada bila-bila masa

8. U cakera boleh menyokong format FAT16, sistem fail FAT32



Bkenyataan rief

Jambatan LCR digital GW-IT16B/GW-IT17C ialah penguji impedans generasi baharu dengan skrin paparan TFT berwarna, ketepatan asasnya 0.05%, julat frekuensi 50Hz~200kHz boleh digunakan untuk memenuhi pemeriksaan masuk , dan pemeriksaan penghantaran, untuk memberikan jaminan kualiti produk.



Maklumat Pesanan

●GW-IT16B:50Hz-200Jambatan Digital LCR KHz

●GW-IT17C:50Hz-100Jambatan digital LCR KHz dengan fungsi kiraan pusingan.



4. Penguji pengubah arus kecil ketepatan (set tiga keping semasa)



Set instrumen ini digunakan untuk ujian ralat pengubah arus kecil. Ia mengamalkan prinsip kaedah perbandingan. Keseluruhan set instrumen ujian termasuk penaik elektrik, pengubah arus piawai miniatur, penentukur pengubah kecil dan kord kuasa sokongan, kabel penyambung dan sebagainya. Integral baik, mudah dikendalikan. Instrumen ini direka bentuk dengan merujuk kepada piawaian pengubah arus kecil JB/T{{0}}, yang memenuhi keperluan pengukuran ralat pengubah arus kecil pada tahap 0.02 dan tahap berikut.



Penentukuran baharu adalah lebih baik daripada ciri-ciri produk yang serupa:

1. Kelajuan tindak balas ujian bertambah baik. Pada masa yang sama meningkatkan fungsi pensuisan kelajuan pantas dan perlahan, untuk memenuhi keperluan berbeza kelajuan ujian pelanggan.

2. Paparan dan kawalan skrin sentuh, operasi mudah dan paparan intuitif.

3. Tingkatkan suis fungsi tetapan penggera, buka dan log masuk untuk menetapkan mata peratusan pengumpulan data mereka sendiri, perbezaan sudut dan daripada perbezaan julat gesaan penggera. Mengikut julat ketepatan yang ditetapkan, ralat akan dinilai sama ada ia layak atau tidak, dan warna merah akan dipaparkan apabila ia melebihi toleransi dan disertai dengan nada penggera.

4. Pada masa yang sama untuk meningkatkan penggera kenyaringan dan suis, mengikut persekitaran tapak pengguna untuk membuka penggera kenyaringan, manakala saiz boleh laras. Temui persekitaran tapak pengguna yang bising.

5. Tingkatkan fungsi pengumpulan automatik, tetapkan mata peratusan untuk dikumpul sendiri, masukkan antara muka pengumpulan data, simpan data secara automatik selepas memenuhi keperluan ujian, dan data boleh dieksport ke dokumen excel dengan cakera kilat USB.

6. Tambah fungsi output kawalan, mengikut tetapan untuk menilai sama ada ia layak atau tidak dan kemudian memberikan isyarat yang sepadan, ia boleh disambungkan dengan platform automatik untuk merealisasikan kawalan automatik.

7. 485 komunikasi boleh disambungkan ke komputer atau konsol untuk merealisasikan kawalan automatik.



5. Meter Rintangan DC



Model	GW-RM13	GW-RM13HM	GW-RM13S4	GW-RM13A	GW-RM13B
Isyarat ujian	DC
Ketepatan asas	{{0}}.05%+2 perkataan (ketepatan julat 3M sebanyak 0.2%)			0.05%+2 perkataan	0.1%+2 perkataan
Uji kelajuan	Cepat: 40 kali/s, sederhana: 15 kali/s, perlahan: 6 kali/s
Julat mod	Automatik, simpan
Mod pencetus	Dalaman, manual, automatik, luaran, litar keseluruhan
Uji semasa	1A/100mA/10mA/1mA/100μA/10μA/1μA			100mA/10mA/1mA/100μA/10μA	1A/100mA/10mA/1mA/100μA
julat ukur	30mΩ/300mΩ/3Ω/300Ω/3KΩ/30KΩ/300KΩ/3MΩ			300mΩ/3Ω/300Ω/3KΩ/30KΩ/300KΩ	30mΩ/300mΩ/3Ω/300Ω/3KΩ/30KΩ
Fungsi pembersihan sifar	litar pintas
Cpembanding	BIN0-BIN3, NG, Lulus, Gagal LULUS, HI, RENDAH(Paparan LED LULUS/GAGAL), Kiu Buzzer
Port	GPIB(pilihan) , RS232C, UsbHost, Peranti USB, Pengendali
Mpenghafal	Dalaman 50 kumpulan, luaran cakera U 500 kumpulan fail
Suhu dan kelembapan	0 darjah -40 darjah , kelembapan relatif Kurang daripada atau sama dengan 75%
Keperluan kuasa	Voltan: 100-120Vac atau 198-242Vac Kekerapan: 46-64Hz, kuasa lebih besar daripada 50VA
Kelantangan (W*H*D)	310*110*315mm			216*87*300mm	216*87*300mm
Wlapan	4.5kg			3.2kg	3.2kg





Penerangan ringkas:

Penguji rintangan DC siri GW-RM13 ialah skrin paparan TFT berwarna, ketepatan asas 0.05%, boleh digunakan untuk gegelung, induktor, pengubah, gegelung suara, filem konduktif (kain), teras pemanasan, sesentuh rintangan, fius, geganti, rintangan wayar papan bercetak, rintangan kimpalan, rintangan penyambung, pengesanan logam, dsb., juga boleh digunakan untuk peralatan ujian automatik



Pciri prestasi:

1.0.05% ketepatan ujian, kelajuan ujian pantas (40 kali/saat)

2. Sama ada penunjuk lampu LED yang layak, gesaan bunyi yang berbeza, gesaan warna yang berbeza

3. Uji fungsi semak sesentuh hujung (GW-RM13) dan isyarat keluaran HANDLER

4. Simpan pelarasan ujian, 50 di dalam instrumen, 500 set fail ujian pada cakera U

5. Fungsi kunci papan kekunci, penutupan secara automatik menyimpan keadaan ujian, tidak perlu menetapkan semula kali seterusnya

6. Fungsi antara muka yang fleksibel, mengikut keperluan untuk mencapai rakaman data, penjimatan, pemprosesan

7. Resolusi minimum: 1μΩ, 6-bit paparan data, kestabilan yang baik

8. Fungsi pampasan suhu boleh disesuaikan

9. Nilai bacaan langsung dan paparan ralat peratusan

10. Teknologi yang dipatenkan, anda boleh memuat naik hasilnya ke komputer anda tanpa memasang perisian



6.1 Mesin penanda laser gentian GW-FLM30W



Kelebihan model mesin penanda laser serat:

Banyak teknologi inovatif produk siri GW-FLM30W membawa pengguna prestasi sistem yang tiada tandingan

1. Reka bentuk rongga laser tertutup sepenuhnya, habuk dan tiada fros. Kehidupan panjang, kadar kegagalan yang rendah;

2. Reka bentuk rongga luar laser perisai penuh yang inovatif, tiada plumbum terdedah, sesuai untuk persekitaran pengeluaran perindustrian, anti-gangguan;

3. Penyejukan penyejukan udara penuh, ketepatan kawalan yang tinggi, kestabilan laser yang baik, operasi berterusan 24 jam pada suhu bilik;

4. Sumber laser gentian baru, bekalan kuasa semasa kecil, hayat perkhidmatan panjang modul pam;

5. Reka bentuk struktur modular, penyepaduan sistem yang mudah dan penyelenggaraan peralatan;

6. Mudah untuk mempelajari perisian operasi, supaya pengguna boleh bermula dengan mudah.



Ciri utama mesin penanda laser gentian:

Produk ini mempunyai ciri-ciri nadi pendek, kualiti rasuk yang sangat baik, ketepatan tinggi, kuasa puncak, frekuensi modulasi yang tinggi dan sebagainya. Jadi dalam logam dll

Aplikasi pemprosesan permukaan bahan boleh mengurangkan kesan lebur haba dengan ketara dan mencapai kesan penandaan yang sempurna. Bukan hanya pada permukaan logam

Penandaan garisan, juga sesuai untuk bahan bukan logam, seperti ABS, nilon, PES, PVC, polikarbonat dan sebagainya.

Pada masa ini, siri produk ini telah digunakan secara meluas dalam logam, elektronik, peranti komputer, komunikasi, peralatan elektrik, jam tangan, cermin mata, barang kemas,

Pakaian, hadiah, instrumen, tanda tanda dagangan, pembuatan kereta, pembuatan kapal dan industri aeroangkasa dan banyak lagi industri jadual produk

Teks permukaan, simbol dan penandaan lain dan pemprosesan mikro. Tali pinggang kerja berputar dipasang untuk menandakan permukaan bulat, seperti perlindungan cincin

Cawan panas, dsb., boleh menjadi tanda kaitan empat paksi.



Parameter teknikal mesin penanda laser gentian:

Kuasa keluaran berterusan	Lebih besar daripada atau sama dengan 30W
Jenis laser	Pemasa optik RC
Kadar pengulangan	20-100KHz
Jenis laser	Gentian optik 1064mm
voltan	220V
Sistem penyejukan	Penyejukan udara terbina dalam
Bahan penyesuaian	Semua bahan logam dan lebih daripada 85% bahan plastik
Mod laser M2	＜1.5
Menanda kedalaman	0.001-0.5mm(bergantung pada bahan)
Lebar garisan minimum	0.02mm
Diameter titik laser	0.015mm
Watak minimum	0.015mm
Ketepatan kedudukan berulang	0.002mm
Julat penandaan	150*150mm
Mod penentududukan	Kedudukan lampu merah, memfokus
Keperluan alam sekitar	Suhu: 0-40 darjah C Kelembapan: 0-95%
Penggunaan kuasa keseluruhan	500W
Kelajuan maksimum	20000mm/s
berat badan	65kg
Keperluan penyelenggaraan	1 tahun selepas perkhidmatan



Fungsi sistem kawalan perisian:

Generasi baharu pemproses data berkelajuan tinggi dengan perisian kawalan yang baru dinaik taraf, daripada penjanaan ketepatan isyarat grafik pemesinan kepada penandaan

Pemprosesan isyarat kawalan masa nyata berkelajuan tinggi mencipta model untuk aplikasi mewah dalam industri.

1. Sokong dot matriks dan penandaan vektor

2. Menyokong format fail yang dihasilkan oleh perisian lukisan komersil dan kejuruteraan;

3. Fungsi penyuntingan grafik yang kaya;

4. Bulatan yang berkuasa dan fungsi penyuntingan teks

5. Menyokong fon dan penyuntingan semua bahasa di dunia;

6. Panggilan terus Jenis, Jenis Benar, AFM, CID, CFF, SFNT, PRF dan fon lain;

7. Tugas menanda boleh diuraikan secara sewenang-wenangnya, diatur secara bebas, digabungkan dan diselaraskan;

8. Fungsi pemprosesan gabungan grafik;



Import dan eksport fail

1. Import fail menyokong fail PLT dan DXF;

2. Menyokong fail bitmap;



Kod bar umum dan khas, kod dua dimensi

1. Menyokong kod industri standard, kod 2/5, kod ASCII, kod 128, kod EAN13;

2.Kod EAN8, kod UPCA, penandaan kod UPCE;

3. Menyokong DATAMATRIX, kod Qr, kod PDF417, kod 16K;



Mesin penanda laser dalam talian 6.2 GW-UVLM5W Uv



Ciri model mesin penanda laser UV:

Kualiti rasuk adalah tinggi, tempatnya sangat kecil, dan tanda ultra-halus dapat direalisasikan.

Kualiti penandaan hampir sempurna: Panjang gelombang keluaran 355nm mengurangkan kesan haba pada bahan kerja;

Kepala penanda berketepatan tinggi dengan galvanometer, kesan penandaan halus dan pemprosesan berulang;

Ketepatan tinggi dan bintik cahaya halus memastikan hasil penandaan yang sempurna;

Proses penandaan adalah bukan sentuhan, kesan penandaan adalah kekal;

Mesin penanda laser UV mempunyai pelbagai aplikasi;

Kawasan terjejas haba adalah sangat kecil, tidak akan ada kesan haba, dan bahan tidak akan cacat atau terbakar;

Kelajuan penandaan pantas dan kecekapan tinggi; Keseluruhan mesin mempunyai prestasi yang stabil, saiz kecil dan penggunaan kuasa yang rendah. Ia lebih sesuai untuk memproses bahan dengan tindak balas sinaran haba yang besar;

Boleh bekerjasama dengan barisan pengeluaran, pemuatan dan pemunggahan automatik, bahan automatik masuk dan keluar;



Sesuai untuk menandakan kebanyakan bahan logam dan bukan logam;

Kelebihan utama mesin penanda laser UV:

Laser ultraviolet kerana tempat tumpuan adalah sangat kecil, dan zon terjejas haba pemprosesan adalah kecil, jadi ia boleh menjadi ultrafine menandakan, bahan khas menandakan, adalah kesan penandaan mempunyai keperluan yang lebih tinggi untuk pelanggan mesti memilih produk.

Laser UV sebagai tambahan kepada bahan tembaga, hampir sesuai untuk memproses semua bahan.

Sistem pengendalian yang fleksibel dan mudah: proses operasi manusiawi, kestabilan operasi peralatan yang baik;

Perisian kawalan khas boleh serasi dengan AutoCAD, CorelDRAW, Photoshop dan output perisian lain; Ia boleh merealisasikan susunan automatik dan pengubahsuaian simbol teks, imej grafik, kod bar, kod dua dimensi, nombor siri, dll.

Menyokong PLT, PCX, DXF, BMP, JPG dan format fail lain, boleh terus menggunakan fon TTF; Kepala laser boleh melaraskan Sudut percetakan dan kedudukan ketinggian secara fleksibel mengikut kedudukan sebenar produk.



Parameter teknikal mesin penanda laser UV:

Panjang gelombang laser: 355nm

Mod pam: pam akhir semikonduktor

Kualiti rasuk: M2<1.2

Kuasa laser: 5W

Kekerapan pengulangan laser: 10KHZ--100KHZ

Julat penandaan: 180mm × 180mm

Kelajuan penandaan: Kurang daripada atau sama dengan 12000mm/s

Aksara minimum: 0.1mm

Ketepatan kedudukan berulang: 5um Kaedah penyejukan: penyejukan air

Bekalan kuasa: 220V/50HZ/2KVA

Pilihan dan aksesori: platform kerja, laser, kanta bergetar, jig



Aplikasi dan pasaran mesin penanda laser UV:

Terutamanya digunakan dalam pasaran mewah pemprosesan ultra-halus, perubatan, kosmetik, video dan lain-lain bahan polimer penanda permukaan botol pembungkusan, kesannya sangat halus, menandakan dan membersihkan dengan tegas, lebih baik daripada pengekodan dakwat dan bebas pencemaran;

Penandaan papan pcb fleksibel, scribing;

Microhole wafer silikon, pemprosesan lubang buta; Penandaan kod dua dimensi kaca kristal cecair LCD, perkakas kaca

Penggerudian permukaan, penandaan salutan permukaan logam, kunci plastik, komponen elektronik, hadiah, peralatan komunikasi, bahan binaan dan sebagainya
